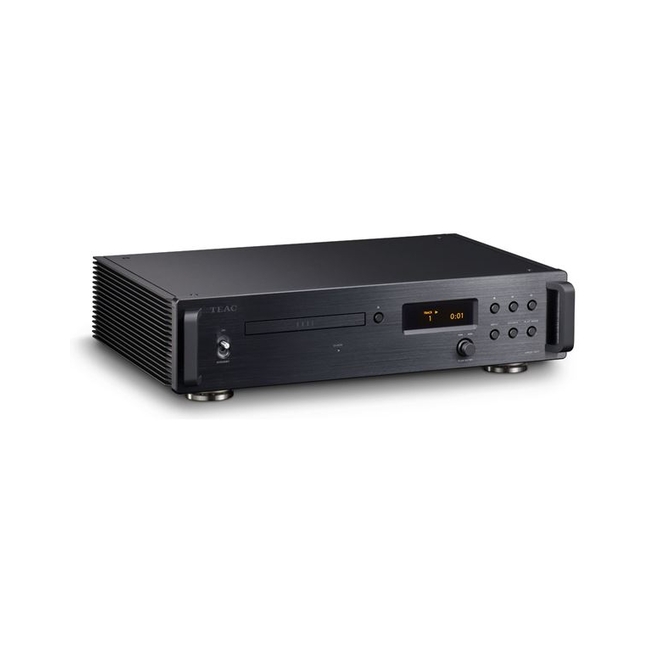

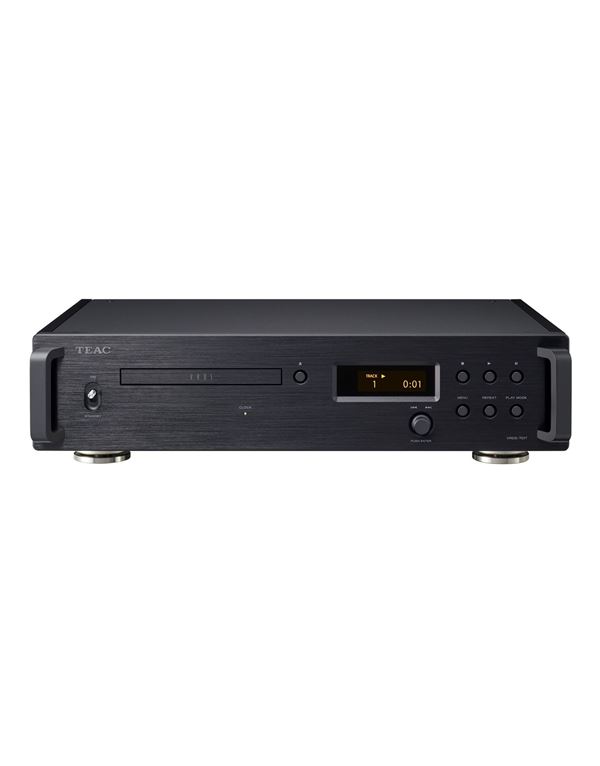

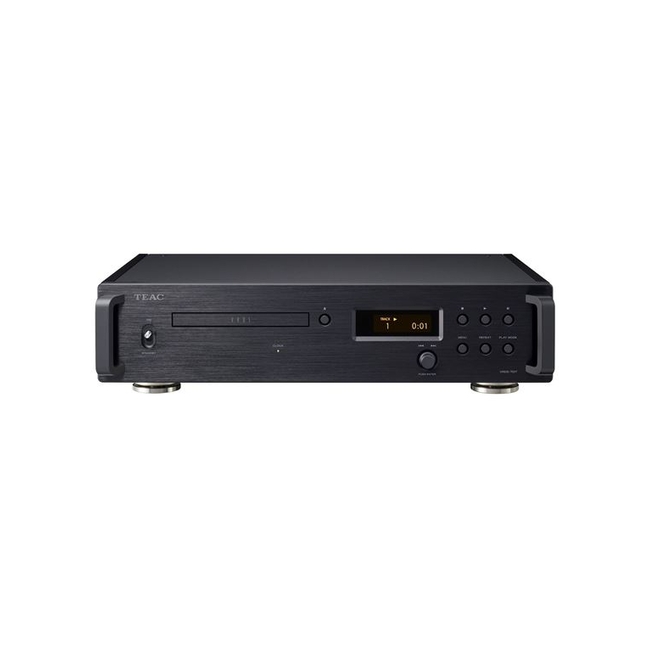

Το VRDS-701T είναι ένα ''αναμνηστικό '' μοντέλο CD transport που γιορτάζει την 70η επέτειο της TEAC. Χρησιμοποιώντας τον πρόσφατα αναπτυγμένο μηχανισμό VRDS , μπορεί να μεγιστοποιήσει τις πραγματικές δυνατότητες ενός συστήματος όταν χρησιμοποιείται σε συνδυασμό με ένα DAC.

Η μεταφορά CD VRDS-701T χρησιμοποιεί τον νέο μας μηχανισμό VRDS. Το VRDS είναι ένας αρχικός μηχανισμός κίνησης CD της TEAC που μειώνει τους κραδασμούς περιστροφής και άλλους ανεπιθύμητους κραδασμούς συσφίγγοντας το CD σε ένα περιστρεφόμενο δίσκο αλουμινίου με την ίδια διάμετρο προκειμένου να μεγιστοποιηθεί η αδρανειακή μάζα. Όταν χρησιμοποιείται σε συνδυασμό με UD-701N, η αναπαραγωγή είναι δυνατή με χρήση του διακριτού DAC στο UD-701N καθώς και με πλήρη αποκωδικοποίηση MQA. Φυσικά, μπορείτε επίσης να το χρησιμοποιήσετε μαζί με ένα DAC της επιλογής σας και να δημιουργήσετε ένα σύστημα όπως θέλετε. Η ενσωμάτωση μιας εισόδου ρολογιού 10 MHz επιτρέπει την ευέλικτη ενοποίηση με συστήματα που συγχρονίζονται με χρήση εξωτερικού ρολογιού.

Νέος μηχανισμός VRDS

Ξεκινώντας με μια μονάδα δίσκου που αναπτύχθηκε και έχει μακρά ιστορία χρήσης σε broadcast εφαρμογές , προστέθηκαν τεχνολογίες VRDS, οι οποίες αποτελούν μέρος της κληρονομιάς της TEAC.

Σύστημα άκαμπτου δίσκου χωρίς κραδασμούς (VRDS) (Vibration-Free Rigid Disc-Clamping System)

Αυτός ο αυθεντικός μηχανισμός κίνησης CD μειώνει τη δόνηση περιστροφής του ίδιου του δίσκου καθώς και τους ανεπιθύμητους κραδασμούς του μηχανισμού συσφίγγοντας το CD σε ένα περιστρεφόμενο δίσκο αλουμινίου με την ίδια διάμετρο και μεγιστοποιώντας την αδρανειακή μάζα προκειμένου να σταθεροποιηθεί η περιστροφή. Το ρεύμα του σερβομηχανισμού μειώνεται με την περιστρεφόμενη πλάκα διορθώνοντας τη στρέβλωση και την παραμόρφωση του δίσκου και βελτιώνοντας τη σχετική ακρίβεια του οπτικού άξονα της πλευράς συλλογής και κοιλότητας δίσκου. Αυτό επιτυγχάνει μειωμένα σφάλματα ανάγνωσης δίσκου και εξαιρετική ποιότητα ήχου.

Το τμήμα Bridge υποστηρίζει το VRDS

Για τη γέφυρα που στηρίζει το πικάπ, επιλέξαμε προσεκτικά ελαφριά υλικά που είναι πολύ άκαμπτα και δεν μεταδίδουν κραδασμούς. Με τη φυσική γρήγορη καθίζηση των κραδασμών, έχει δημιουργηθεί ένας ευρύς, δυναμικός ήχος. Η γέφυρα, η οποία έχει δομή δακτυλίου από ρητίνη, στερεώνεται μόνο στη μία πλευρά και η διάδοση της δόνησης από τον μηχανισμό CD στην αντίθετη πλευρά μέσω της γέφυρας καταστέλλεται, έτσι ολόκληρος ο μηχανισμός ελαχιστοποιεί τις ανεπιθύμητες δονήσεις.

Ημιπλωτή τοποθέτηση

Ολόκληρος ο μηχανισμός CD είναι τοποθετημένος στο σασί σε ημι-αιωρούμενη κατάσταση. Με τον έλεγχο της μετάδοσης των κραδασμών μεταξύ του μηχανισμού CD και του πλαισίου, η επίδραση των δονήσεων μειώνεται και ο φυσικός ήχος αναπαραγωγής πραγματοποιείται σε όλο το εύρος συχνοτήτων. Με την απομόνωση των κραδασμών του κινητήρα από το κύριο πλαίσιο, αποτρέπονται οι συμπαθητικοί κραδασμοί μέσα στο πλαίσιο. Ταυτόχρονα, ο μηχανισμός CD είναι επίσης απομονωμένος από εξωτερικούς κραδασμούς. Η ακρίβεια ανάγνωσης αυξάνεται επίσης με την απομόνωση του μηχανισμού CD από εξωτερικούς κραδασμούς.

Βελτιωμένη ψηφιακή έξοδος

Με την εξάλειψη της λειτουργίας DAC, το εσωτερικό κύκλωμα έχει βελτιστοποιηθεί για ψηφιακή έξοδο. Επιδιώχθηκε υψηλότερη ποιότητα ήχου χρησιμοποιώντας, για παράδειγμα, μεγαλύτερα εξαρτήματα που δεν χωρούσαν σε πιο περιορισμένο χώρο.

Τα CD MQA μπορούν να αναπαραχθούν χρησιμοποιώντας τον ενσωματωμένο core decoder MQA

Το VRDS-701T διαθέτει ενσωματωμένο αποκωδικοποιητή πυρήνα MQA και μπορεί να εξάγει ψηφιακά CD MQA στα 88,2 kHz. Επιπλέον, όταν χρησιμοποιείται μαζί με ένα DAC που διαθέτει λειτουργία απόδοσης MQA, είναι επίσης δυνατή η αναπαραγωγή χρησιμοποιώντας πλήρη αποκωδικοποίηση MQA.

Είσοδος εξωτερικού ρολογιού 10 MHz

Η είσοδος ρολογιού 10 MHz επιτρέπει το συγχρονισμό με ένα εξωτερικό ρολόι. Εκτός από τη βελτίωση της ποιότητας ήχου κατά την αναπαραγωγή με το VRDS-701T, αυτό επιτρέπει επίσης τον συγχρονισμό ολόκληρου του συστήματος με μια γεννήτρια ρολογιού.

Ενισχυμένη τροφοδοσία με χρήση 2 toroidal core μετασχηματιστών υψηλής χωρητικότητας

Οι ανεξάρτητοι toroidal core μετασχηματιστές υψηλής χωρητικότητας είναι αφιερωμένοι στο τμήμα ψηφιακού ελέγχου και στον μηχανισμό CD. Αυτοί οι 2 μετασχηματιστές ''σπειροειδούς πυρήνα'' υψηλής χωρητικότητας επιτρέπουν την παροχή ρεύματος με μεγαλύτερη σταθερότητα.

Ενδελεχής σχεδιασμός για έλεγχο των κραδασμών

Οι μετασχηματιστές ισχύος, οι οποίοι τείνουν να παράγουν κραδασμούς, είναι τοποθετημένοι σε μια πλωτή κατασκευή, διαχωρίζοντάς τους και απομονώνοντάς τους από το κάτω πλαίσιο. Τα πλαϊνά πτερύγια για απαγωγή θερμότητας έχουν διαμορφωθεί έτσι ώστε το καθένα να έχει διαφορετικό μήκος , επίσης για την εξάλειψη των κραδασμών.

Τρία πέλματα στήριξης από επεξεργασμένο χάλυβα με μοναδική κατασκευή

Οι βίδες στερέωσης της πλακέτας κυκλώματος έχουν περιοριστεί στο ελάχιστο. Επιπλέον, ατσάλινα πέλματα που χρησιμοποιούν αυθεντικό σχέδιο TEAC με νέα κατασκευή για να παρέχουν κατάλληλο χώρο στη σύνδεση μεταξύ τους και του κάτω πίνακα, χρησιμοποιούνται για τον πλήρη έλεγχο των κραδασμών που θα μπορούσαν να επηρεάσουν την ποιότητα του ήχου.

Οι υποδοχές ελέγχου επιτρέπουν τη συντονισμένη χρήση με άλλες συσκευές

Το RS-232C είναι παρόν για ενσωμάτωση με δημοφιλή συστήματα ελέγχου και οι υποδοχές trigger εισόδου και εξόδου επιτρέπουν τον συντονισμό ισχύος με άλλες συσκευές.

• Συμπεριλαμβανόμενα αξεσουάρΚαλώδιο AC
• Τηλεχειριστήριο (RC-1338)
• Μπαταρίες AAA ? 2
• Foot pads ? 3
• Owner's manual

Xαρακτηριστικά :



CD section

Supported media: Audio CD, CD (CD-R/CD-RW) * 8cm CDs not supported.

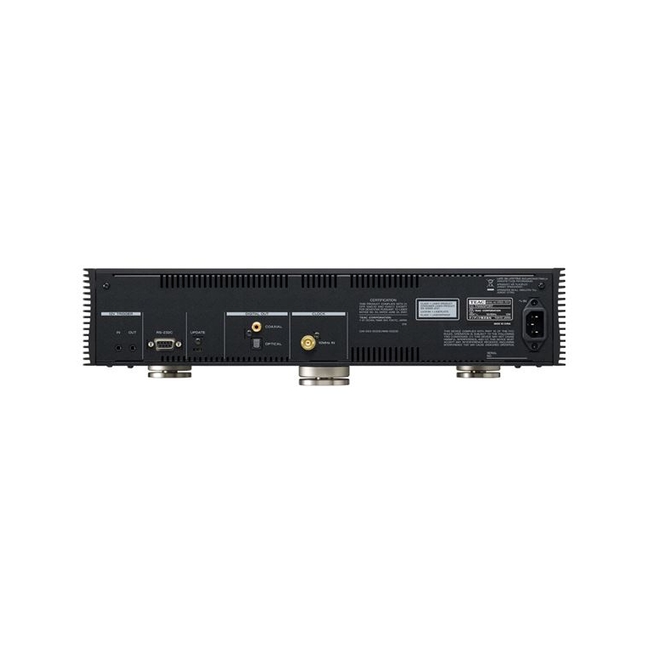

Digital audio outputs

COAXIAL:

Connector RCA × 1

Output level 0.5Vp-p

Output impedance 75Ω

OPTICAL:

Connector TOS (JEITA RC5720C) × 1

Clock sync input:

Connector BNC × 1

Input frequency 10MHz

Input impedance 50Ω

Rectangle wave Equivalent to TTL level

Sine wave 0.5 to 1.0Vrms

External control

Trigger in:

(12V TRIGGER IN)

Connector 3.5mm Mono mini jack × 1

Input level 12V, 1mA

Trigger out:

(12V TRIGGER THRU)

Connector 3.5mm Mono mini jack × 1

Output level 12V

Maximum curret supply 100mA

Power: AC120V, 60Hz - AC220-240V, 50/60Hz

Power consumption: 10W

Standby power: 0.4W

Overall dimensions: 444 (W) × 111 (H) × 333 (D) mm (including protrusions)

Weight: 10.1kg

Operating temperature: +5℃ to +35℃

Operating humidity: 5％ to 85％ (no condensation)

Storage Temperature range: −20℃ to +55℃

Included accessories:

AC cord, Remote control (RC-1338), Foot pads × 3, Owner's manual

• Manufacturer : TEAC
• Supplier Code : S03TE00006
