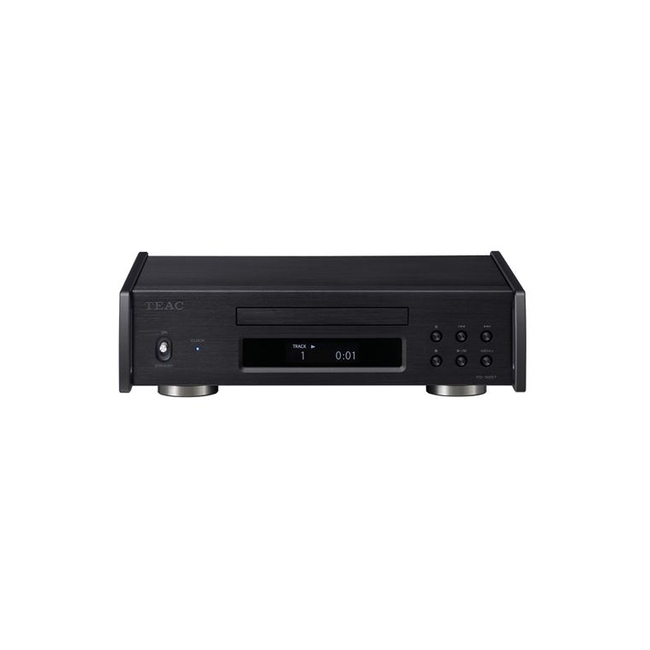

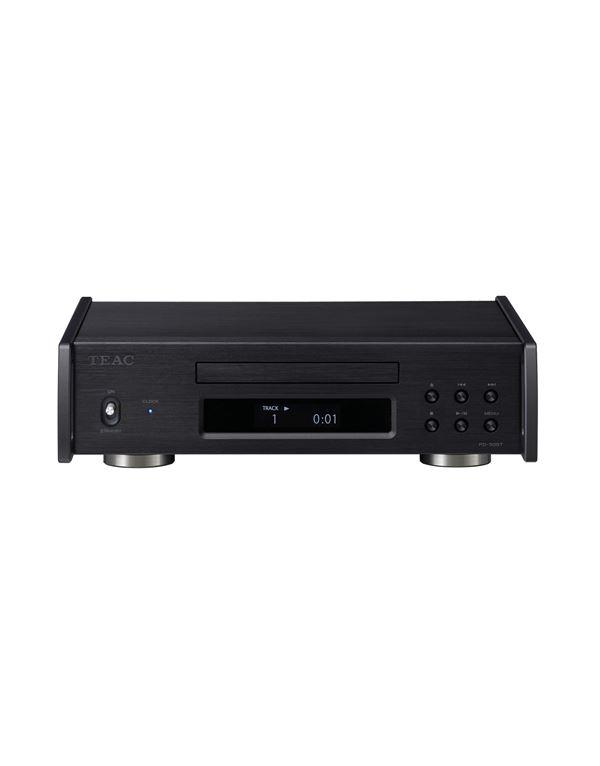

Αυτό το πολυαναμενόμενο CD transport  στη σειρά Reference 500 χρησιμοποιεί μονάδα CD με νέο σχεδιασμό που βασίζεται στις προδιαγραφές που η TEAC έχει χρησιμοποιήσει για επαγγελματικά προϊόντα.

Το CD-5020A είναι μια πρωτότυπη μονάδα της TEAC . Έχει χρησιμοποιηθεί για επαγγελματικές εφαρμογές λόγω της ανθεκτικότητας και της αξιοπιστίας του. Με βάση τη σχεδίαση της μονάδας CD που χρησιμοποιείται στο CD-5020A, έχει αναπτυχθεί μια νέα σχεδίαση ειδικά για το PD-505T.


Ημιπλωτή τοποθέτηση
Ολόκληρος ο μηχανισμός CD είναι τοποθετημένος σε ημι-αιωρούμενη θέση η οποία δεν είναι πλήρως στερεωμένη στο πλαίσιο της μονάδας. Αυτός ο σχεδιασμός, που αναπτύχθηκε με σχολαστική προσοχή, αποτρέπει την ανάδραση που μπορεί να έχει αρνητικό αντίκτυπο στην ανάγνωση του CD αποτρέποντας τη μετάδοση κραδασμών που δημιουργούνται από τον κινητήρα του άξονα και του actuator στο πλαίσιο και προκαλεί κραδασμούς. Ταυτόχρονα, για την εξάλειψη των επιπτώσεων στην ποιότητα ήχου από τους αποσβεστήρες που χρησιμοποιούνται κατά την τοποθέτηση εξαρτημάτων μετάδοσης κίνησης, σχεδιάστηκαν επίσης τοποθεσίες όπου χρησιμοποιούνται άκαμπτες μέθοδοι προσάρτησης. Με αυτόν τον τρόπο, συνειδητοποιήσαμε ότι η ανάγνωση CD είναι πιο ακριβής και διατηρεί υψηλότερο επίπεδο καθαρότητας.


Κύκλωμα ελέγχου μετάδοσης κίνησης με νέο σχεδιασμό
Αναζητώντας ένα ακόμη υψηλότερο επίπεδο ποιότητας , σχεδιάστηκε ένα νέο κύκλωμα ελέγχου μετάδοσης κίνησης για τον μηχανισμό CD. Ελέγχοντας τον κινητήρα του άξονα με απαλή ανάδραση για τη δημιουργία μιας φυσικής κατάστασης περιστροφής. Επιπλέον, χρησιμοποιείται η μονάδα BTL, η οποία δεν δημιουργεί θόρυβο μεταγωγής, ξεκινώντας από τον άξονα και του actuator που οδηγεί τον φακό λήψης. Αυτό εξαλείφει τις μικρές επιπτώσεις στην ανάγνωση και αυξάνει την καθαρότητα του σήματος.


Τα διακριτά κυκλώματα ισχύος χρησιμοποιούν ''toroidal core'' μετασχηματιστές
Για τα τροφοδοτικά χρησιμοποιούνται toroidal core (σπειροειδούς πυρήνα) μετασχηματιστές. Επιπλέον, τα τροφοδοτικά διαχωρίζονται για την οθόνη OLED, τη μονάδα CD και το κύκλωμα μικροϋπολογιστή και το κύκλωμα ήχου, με ειδικά δευτερεύοντα πηνία και rectifiers για το καθένα. Λαμβάνοντας υπόψη την ποιότητα ήχου, χρησιμοποιούνται ανεξάρτητα διακριτά κυκλώματα ισχύος για τη μονάδα CD, τον μικροϋπολογιστή και το κύκλωμα ήχου.


Xρησιμοποιείται εσωτερικό crystal-oscillator-based ρολόι με θόρυβο χαμηλής φάσης
Με τις ψηφιακές συνδέσεις, η ακρίβεια ρολογιού των upstream συσκευών μπορεί να επηρεάσει την ποιότητα ολόκληρου του συστήματος. Ένας κρυσταλλικός ταλαντωτής χαμηλού θορύβου, ο οποίος έχει εξαιρετικά χαρακτηριστικά θορύβου φάσης, χρησιμοποιείται για το εσωτερικό ρολόι του PD-505T. Με την ανάγνωση σημάτων CD που βασίζονται σε ένα τυπικό ρολόι υψηλής ακρίβειας, ο αρχικός ήχος που είναι αποθηκευμένος στο CD μπορεί να εξάγεται με ακρίβεια, ψηφιακά.


Είσοδος εξωτερικού ρολογιού 10 MHz
Ο ήχος μπορεί να βελτιωθεί περαιτέρω με την εισαγωγή ενός σήματος ρολογιού ακόμη μεγαλύτερης ακρίβειας από μια εξωτερική πηγή. Επιπλέον, σε ένα σύστημα ψηφιακής αναπαραγωγής, όχι μόνο μπορεί να βελτιωθεί η ποιότητα ήχου με αυξημένη upstream ακρίβεια , αλλά η δημιουργία ενός ψηφιακού συστήματος ακόμη υψηλότερου επιπέδου καθίσταται δυνατή μέσω, για παράδειγμα, συγχρονισμού του ρολογιού με ένα DAC.


Σχεδιασμός Hardware
Το εξ' ολοκλήρου μεταλλικό περίβλημα παρέχει τόσο αντοχή στους κραδασμούς όσο και κομψή εμφάνιση σε ένα footprint  A4 που μπορεί να χωρέσει σε ένα γραφείο . Δεδομένου ότι ολόκληρο το σώμα είναι κατασκευασμένο από μεταλλικά πάνελ που είναι ανθεκτικά στον εξωτερικό θόρυβο, η διείσδυση του ηλεκτρομαγνητικού θορύβου που δημιουργείται από υπολογιστές και άλλες συσκευές καταστέλλεται . Αυτό επιτυγχάνει ένα καθαρό εσωτερικό περιβάλλον με ελάχιστο θόρυβο ακόμα και σε συνθήκες που είναι δύσκολες για εξοπλισμό ήχου. Επιπλέον, τα πάνελ αλουμινίου πάχους 8 mm, τα οποία καλύπτουν και τις δύο πλευρές του εξ ολοκλήρου μεταλλικού πλαισίου, παρέχουν μια δομή που δεν στρίβει ή λυγίζει άσκοπα. Επιπλέον, με το Α4 μέγεθος (κοιτώντας το από πάνω), η μονάδα μπορεί να τοποθετηθεί σε γραφείο, βοηθητικό τραπέζι ή άλλο μικρό χώρο.


Γνήσιo stressless foot με τρία σημεία στήριξης που χρησιμοποιούνται
Ο πρωτότυπος σχεδιασμός ποδιών χωρίς πίεση με τρία σημεία στήριξης, που αναπτύχθηκε πρόσφατα, επιτρέπει τη σταθερή τοποθέτηση έτσι ώστε να μην επηρεάζεται από ελαφρές ανωμαλίες στην επιφάνεια κάτω από αυτό. Σε σύγκριση με εκείνα που χρησιμοποιήθηκαν σε προηγούμενα σχέδια, αυτά τα πόδια είναι μόνο εν μέρει στερεωμένα στο πλαίσιο. Αυτός ο σχεδιασμός αναπτύχθηκε με βάση την ιδέα ότι επιτρέποντας στα πόδια να δονούνται ελεύθερα, θα μπορούσαν να επιτευχθούν πιο φυσικές ηχητικές αντηχήσεις. Αντί να στερεώνονται σταθερά, αυτά τα κατεργασμένα χαλύβδινα πόδια τοποθετούνται έτσι ώστε να συνδέονται χαλαρά στο κάτω μέρος της μονάδας. Διατηρώντας παράλληλα μια αίσθηση τοποθέτησης όπως αυτή των ποδιών με καρφιά που χρησιμοποιούσαν τα προηγούμενα μοντέλα .

Ημιπλωτό επάνω πάνελ
Χρησιμοποιείται ημιπλωτός σχεδιασμός του πάνω πάνελ το οποίο δεν είναι σφιγμένο στο πλαίσιο με βίδες. Αντίθετα, στερεώνεται εν μέρει, ασφαλίζεται μόνο από τα πλαϊνά πάνελ.

Τι υπάρχει στο κουτί

• Καλώδιο AC
• Τηλεχειριστήριο (RC-1338)
• Μπαταρίες AAA x2
• Foot pads x3
• Owner's Manual

Xαρακτηριστικά :


Τμήμα CD
Υποστηριζόμενα μέσα	Audio CD (CD-R/CD-RW supported)
Ψηφιακές έξοδοι ήχου
COAXIAL
Bύσμα	RCA (gold-plated) ? 1
Level εξόδου	0.5Vp-p
Αντίσταση εξόδου	75Ω
OPTICAL
Bύσμα	TOS (JEITA RC5720C) ? 1
Είσοδος συγχρονισμού ρολογιού
Bύσμα	BNC (gold-plate) ? 1
Συχνότητα εισόδου	10MHz
Αντίσταση εισόδου	50Ω
Level εισόδου
Rectangle wave	Equivalent to TTL level
Sine wave	0.5 to 1.0Vrms
Power	AC120V, 60Hz AC220-240V, 50/60Hz
Kατανάλωση	4W
Standby power	0.3W
Συνολικές διαστάσεις	290 (W) ? 84.5 (H) ? 248.8 (D) mm (συμπεριλαμβανομένων των προεξοχών)
Bάρος	4.0kg
Συμπεριλαμβανόμενα αξεσουάρ	AC cord, Remote control (RC-1338), AAA batteries ? 2, Foot pads ? 3, Owner's Manual
